Furse ESP 16
ツイストペアデータ＆信号線用サージ・プロテクタ DシリーズDシリーズ屋外用BOX付
特長
・雷の激しい環境下においても確実に動作し、繰り返し保護できます。
・低い内部抵抗で信号強度の減少を抑えつつ、サージ流入時は全線間において低制御電圧に保ちます。
・軽量PVCハウジングでフラットパネル、壁面固定が可能。
圧接方式結線タイプも対応可能。
（型番末尾に「／Ｉ」が付加されます。）
|
仕 様 |
型 番 |
|||||
|

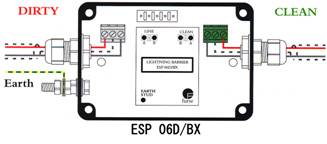

ESP 06D/BX ESP 06D/2BX |
ESP 15D/BX ESP 15D/2BX |
ESP 30D/BX ESP 30D/BX |
ESP 50D/BX ESP 50D/2BX |
ESP TN/BX ESP TN/2BX |
||
|
定格電圧 漏洩電流（DC又はACﾋﾟｰｸ時） |
6V （＜200μA） |
15V （＜5μA） |
30V （＜5μA） |
50V （＜5μA） |
* （＜5μA） |
|
|
最大動作電圧 漏洩電流（DC又はACﾋﾟｰｸ時） |
7.79V （＜10mA） |
19V （＜1mA） |
37.1V （＜1mA） |
58V （＜1mA） |
190V （＜95μA） |
|
|
定格電流（信号） |
300mA |
|||||
|
内部抵抗（各線±10%） |
9.4Ω |
4.4Ω |
||||
|
帯域幅 （-3dB 50Ωシステム） |
800kHz |
2.5MHz |
4MHz |
6MHz |
＞50MHz |
|
|
* ポストトランジェントリカバリー電圧 ＞80V |
||||||
|
瞬時過電圧特性 |
||||||
|
制御電圧（全回路、±10%） 5kV 10/700μs （BS 6651 C規格ｶﾃｺﾞﾘC-High、ITU IX K17規格） 応答速度 最大サージ電流耐量 信号線 対線 （試験波形8/20μs、 BS 6651 C規格ｶﾃｺﾞﾘC-Low、ITU 規格） |
10.5V
＜10ns
10kA 20kA
|
23.8V
＜10ns
10kA 20kA
|
43.4V
＜10ns
10kA 20kA
|
74.9V
＜10ns
10kA 20kA
|
200V
＜10ns
10kA 20kA
|
|
|
使用温度範囲 |
-25℃〜70℃ |
|||||
|
接続方法 |
スクリューターミナル、より線1.5mm2（圧接ﾀｰﾐﾅﾙタイプは型番末尾に記号Iを追加） |
|||||
|
ケーブルグランド（外部防水コネクタ部） |
絶縁被覆外径2.3mm〜6.7mmの電線に適合（PG7） |
|||||
|
エンクロジャー |
ＰＶＣ製。 ＩＰ６６防水仕様 |
|||||
|
アース線取り付け方法 |
Ｍ６ ネジ |
|||||
|
重量。 寸法（下図） |
0.3kg |
|||||
製品カタログデータ
PDF
117KB
