Furse ESP 2
● AC 主電源、配電盤用プロテクタ （MAX. 100Aタイプ）
|
仕 様 |
型 番 |
|||
|
ESP 120 M1 |
ESP 208 M1 |
ESP 240 M1 |
ESP 415 M1 |
|
|
公称電圧（RMS） |
120V（単相） |
208V（三相） |
240V（単相） |
415V（三相） |
|
動作電圧（RMS） |
90〜150V |
156〜260V |
200〜280V |
346〜484V |
|
適用周波数 |
40〜60Hz |
|||
|
定格電流（配電側） |
100A以下 |
|||
|
漏洩電流（接地側） |
250μA以下 |
|||
|
インジケータ（表示部LED）回路電流 |
10mA以下 |
|||
|
無電圧接続−定常電流 −公称電圧(RMS) |
1A 250V |
|||
|
瞬時過電圧特性 |
||||
|
制御電圧（全回路）（±5%） 開回路電圧6kV 1.2/50μs、 閉回路電流3kA 8/20μs （BS 6651規格ｸﾗｽC〜 B、 IEEE C62.41規格ｶﾃｺﾞﾘC1〜B3、 SS CP33規格F、 AS 1768規格ｶﾃｺﾞﾘB、UL1449規格) 開回路電圧4kV 1.2/50μs、 閉回路電流2kA 8/20μs （IEC1000-4-5規格） 開回路電圧2kV 1.2/50μs、 閉回路電流1kA 8/20μs 閉回路電流5kA 8/20μs （NFC 61-740規格） 閉回路電流2.5kA 8/20μs （BS EN 60099-1規格）
最大サージ電流耐量（試験波形8/20μs） 各線間及び接地間 線間及び接地間合計 |
400V
385V
370V 445V
395V
30kA 60kA |
400V
385V
370V 445V
395V
30kA 120kA |
600V
570V
530V 690V
590V
30kA 60kA |
600V
570V
530V 690V
590V
30kA 120kA |
|
使用温度範囲 |
-40℃〜70℃ |
|||
|
電源線及び接地線接続方法 |
スクリューターミナル |
|||
|
電線サイズ（撚り線） |
16 mm2 （2.5 mm2 以下のサイズは差し込みのみでネジ止め不要） |
|||
|
重量 |
0.6kg |
1.0kg |
0.6kg |
1.0kg |
|

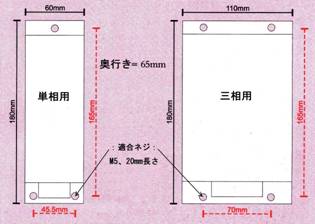

寸法（外形） |
180mm×60mm |
180mm×110mm |
180mm×60mm |
180mm×110mm |
パネルなどにフラットに
ネジ取り付けできます
電源盤、配電盤内等にスペースがない場合、
専用の収納BOXもあります。お問い合わせください。 （適合ＢＯＸ） ESP120M1、ESP240M1：WBX3 ESP208M1、ESP415M1：WBX4
注）プロテクタからの各接続線は可能な限り
短くなるような位置に設置して下さい。
（25cm以下での電線長が理想的です。
