Furse ESP 7
●PBX （ISDN電話回線） 用LSA-PLUSモジュール・プロテクタ
保護する事が出来ます。
特長
・10kAもの過電流に対して確実に動作し、繰り返し保護します。

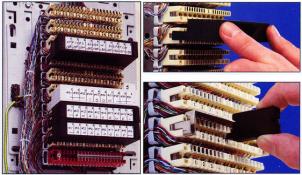

・多数の電話線の保護が可能であり、1回線毎の個別プロテクト又は10回線一括プロテクトがワンタッチの差込で施工できます。
・極めて低い制御電圧のため安全に機器の保護を行います。
|
仕 様 |
型 番 |
|||
|
ESP KT1 |
ESP KT2 |
ESP K10T1 |
ESP K10T2 |
|
|
最大動作電圧（注1） ライン〜ライン間 ライン〜アース間 |
190V 190V |
5V 58V |
190V 190V |
5V 58V |
|
定格電流（信号） |
300mA |
|||
|
内部抵抗（±10%） |
4.4Ω |
|||
|
帯域幅 （-3db 50Ω システム） |
50MHz以上 |
|||
|
瞬時過電圧特性 |
||||
|
制御電圧（±10%） 5kV 10/700μs ライン〜ライン ライン〜アース （BS 6651 C規格ｶﾃｺﾞﾘC-High、 ITU IX K17規格） 応答速度 最大サージ電流耐量（試験波形8/20μs） 信号線 対線 |
200V 200V
≺10ns
5kA 10kA |
27V 80V
≺10ns
5kA 10kA |
200V 200V
≺10ns
5kA 10kA |
27V 80V
≺10ns
5kA 10kA |
|
使用温度範囲 |
-25℃〜70℃ |
|||
|
接続方法 |
LSA-PLUSコネクタモジュールに適合、差込 |
|||
|
接地方法 |
ESPKE10アースバー（ｵﾌﾟｼｮﾝ） |
アースクリップ内蔵 |
||
|
重量 |
0.01kg |
0.01kg |
0.1kg |
0.1kg |
|

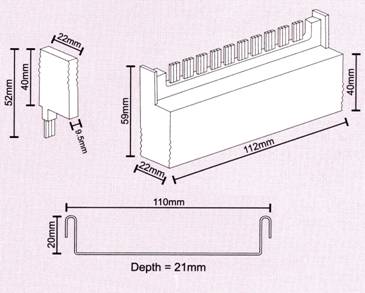

寸法（外形） |
下図 |
|||
注1）ESPKT1及びESPK10T1：DC〜ACﾋﾟｰｸ電流95μA。 ESPKT2及びESPK10T2：DC〜ACﾋﾟｰｸ電流5μA。
