Furse ESP 8
● 監視カメラ（CCTV）ライン用サージプロテクタ
ツイストペアケーブル）用サージプロテクタ
監視カメラのモニター回線へ進入する雷電流、瞬時過電圧から、
モニタールームの重要なシステム機器などを保護する事が出来ます。
特長
・雷の激しい環境下においても確実に動作し、繰り返し保護でき、サージ電流が流入時にも極めて低い制御電圧に抑えます。
・低い内部抵抗と低い反射係数（VSWR）によりデータ信号への影響が少なく、最大限の伝送距離を維持できます。
・極めて早い応答速度で動作し、瞬時過電圧を低レベルにコントロールします。
・広帯域幅に対応。DINレールへの差込固定又は、アースバーでの兼用固定、フラットパネルへの固定など設置状況に応じて対応できます。
|
仕 様 |
型 番 |
||
|
ESP CCTV/B |
ESP CCTV/B-30V |
ESP CCTV/T |
|
|
定格電圧（DC又はACﾋﾟｰｸ時） |
1V |
30V |
2V |
|
最大動作電圧(ピーク時) 漏洩電流 |
6.45V DC〜ACピーク時 1μA以下 |
36.7V DC〜ACピーク時 1μA以下 |
6.45V DC〜ACピーク時 1μA以下 |
|
定格電流（信号） |
300mA |
300mA |
300mA |
|
帯域幅（-3dB 75Ωシステム時。キャパシタンス＜30PF） |
＞20MHz |
＞10MHz |
＞20MHz |
|
電圧定在波比（VSWR） |
＜1.2:1 |
＜1.2:1 |
＜1.2:1 |
|
内部抵抗（±10%） |
1Ω |
1Ω |
1Ω／ライン |
|
瞬時過電圧特性 |
|||
|
制御電圧（全導体、±10%） 5kV 10/700μs（BS 6651規格ｸﾗｽCｶﾃｺﾞﾘC-High、 ITU IX規格 K17） |
17V |
44.3V |
17V |
|
応答速度 |
＜10ns |
＜10ns |
＜10ns |
|
最大サージ電流耐量 （試験波形8/20μs、ITU規格、 BS6651規格C） |
10kA |
10kA |
10kA |
|
使用温度範囲 |
-25℃〜70℃ |
||
|
接続方法 |
BNCコネクタ接続 （オスコネクタに勘合） (注) |
スクリューターミナル （推奨：1.5mm2 より線） |
|
|
接地線接続方法 |
M6スタッドネジ |
||
|
重量 |
0.08kg |
||
| 寸法（外形） |

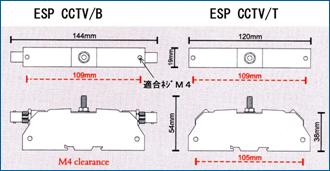

下図 |
||
注）TV又はアンテナ用コネクタにて接続される場合はBNCコネクタ(オス）−Fコネクタ（メス）
変換アダプタをご用意ください。 上記以外の動作電圧タイプも対応可能
