エルボ型

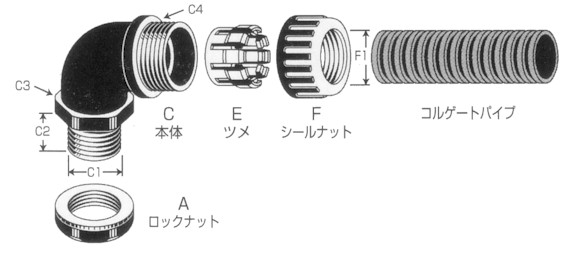

	材質：66ナイロン（UL94V-2）　色：黒（耐候性仕様）-Ｂ　グレー（汎用）-Ｇ　使用温度範囲：-40℃～+100℃ 　　　　（瞬間+120℃）　使用法　①　本体を取付穴に差込、裏側よりロックナット　　　　　　　　　で締め付け固定する。　　　　　　　②　シールナットを外し、電線管側へ通しておき　　　　　　　　　外したつめを電線管にロックさせる。　　　　　　　③　電線管の付いたつめを本体に押し込む。　　　　　　　④　シールナットを本体に捻じ込むと電線管が　　　　　　　　　固定される。

単位：㎜

電線管呼び径（外径㎜）	品番	F1(㎜)	取付部ネジ	取付け穴径	ネジ外径 C1	ネジ長 C2	対角				対辺				高さ H	L寸	包装単位
電線管呼び径（外径㎜）	品番	F1(㎜)	取付部ネジ	取付け穴径	ネジ外径 C1	ネジ長 C2	A	C3	C4	F	A	C3	C4	F	高さ H	L寸	包装単位
φ10(14.1)	N-FGN21-E-15	16.0	G1/2	21.0-21.5	21.0	12.0	29.5	29.7	29.8	29.8	26.5	26.7	27.0	29.8	40.0	63.0	50
φ13(17.5)	N-FGN21-E-18	18.3	G1/2	21.0-21.5	21.0	12.0	29.5	29.7	29.8	29.8	26.5	26.7	27.0	29.8	40.0	63.0	50
φ15(19.5)	N-FGN21-E-21	22.0	G1/2	21.0-21.5	21.0	15.0	29.5	30.0	35.0	35.0	30.3	27.0	35.0	35.0	45.0	66.0	50
φ19(23.8)	N-FGN26-E-26	26.5	G3/4	27.0-27.5	26.4	15.0	36.5	35.7	40.4	40.0	33.0	32.2	40.4	40.0	50.0	70.0	50
φ22(27.1)	N-FGN26-E-28	29.0	G3/4	27.0-27.5	26.4	15.0	36.5	35.7	40.4	40.0	33.0	32.2	40.4	40.0	50.0	70.0	50
φ25(30.2)	N-FGN33-E-34	35.0	G1	33.5-34.5	33.2	15.0	46.5	45.3	47.0	47.0	43.5	41.2	47.0	47.0	58.0	81.0	10
φ28(34.2)	N-FGN33-E-34	35.0	G1	33.5-34.5	33.2	15.0	46.5	45.3	47.0	47.0	43.5	41.2	47.0	47.0	58.0	83.0	10
φ32(38.0)	N-FGN42-E-42	43.3	G1-1/4	42.0-43.0	41.9	20.0	58.0	54.0	57.2	57.0	55.0	50.2	57.2	57.0	69.0	95.0	10

　
