マークバンド コードロック ULクランプ アリニックス


マークバンド
　

　


　

信頼性の高い恒久性マ－カ－
付属特殊工具により容易に装着特殊インクによる鮮明な文字

電力、通信など安定した高品質要求分野に最適

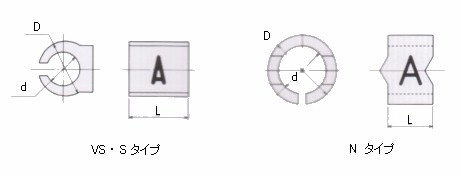

マークバンド　　VS・S　タイプ　Nタイプ


　マーク種別
　　数字（０～９）
　　文字（A～Z）
　　特殊文字（＋、－）
　　カラーバンド　数字・文字無

　材質　：　66ナイロン
　　　　難燃性　UL94V-2

　色　：　白　（標準）
　
品番 寸法 挿入棒色 電線外径
サイズ		 参考電線
サイズm㎡		 材質 包装単位 在庫品
L d(内径) D(外径)
VS - 1 2.3 0.9 1.7 ﾀﾞ-ｸﾚｯﾄ 0.95～1.3 　 ﾅｲﾛﾝ 300ｹ/ 袋 （10 本 ） ×
VS - 2 1.3 2.1 ｸﾞﾚ- 1.35～1.85 　 ×
S - 1 3.0 1.8 2.8 ｽｶｲﾌﾞﾙ- 1.9～2.2 0.5 △
N - 0 2.4 3.4 ｸﾞﾘ-ﾝ 2.5～2.8 0.75      0.9 ×
N - 1 2.7 3.9 ﾚｯﾄﾞ 2.8～3.4 0.9      1.25 ○
N - 2 2.9 4.6 ﾌﾞﾙ- 3.4～4.6 2.0        3.5 ○
N - 2.5 3.7 5.1 ﾌﾞﾗｳﾝ 3.9～4.5 3.3 ×
N - 3 4.4 5.8 ｲｴﾛ- 4.6～5.9 5.5 △


   Ｎ-2.5はUL電線AWG#12サイズ用特殊品です。

   カラーバンドの色別は赤、青、緑、黒、白の6種類でノーマークです。
                                    （VSタイプ、Sタイプ、Nタイプ）

   在庫品欄　○印・・常時在庫品、△印・・一部在庫品、×印・・取寄せ品　

　

　

　

マークバンド　　L　タイプ　


   マーク種別
　　数字（０～９）
　　文字（A～Z）

    受注生産品

   材質　：　66ナイロン
　　　　難燃性　UL94V-2

   色　：　白　（標準）

　

品番 寸法 電線外径
サイズ		 参考電線
サイズm㎡		 材質 包装単位 在庫品
L d(内径) D(外径)
L - 1 5.0 5.7 7.3 6.0～7.6 8.0
14.0		 ﾅｲﾛﾝ 50ｹ/ 袋   ×
L - 3 6.0 8.8 10.6 9.2～10.5 22.0
30.0		 △
L - 5 7.0 11.0 13.0 11.5～13.0 38.0
50.0		 △
L - 7 8.0 15.0 17.2 15.5～17.0 80.0
100.0		 ×

   在庫品欄　○印・・常時在庫品、△印・・一部在庫品、×印・・取寄せ品

　

　
