ワイヤ-ステッカ-(金属製) ワイヤ-ステッカ-(ナイロン製) ミラクルベース


ワイヤーステッカー(ナイロン製)




 ナイロンタイプ
品番 S-802 S-804 S-703 S-705
製品
型状
束線径 4〜5 5〜6 2.5〜4.0 4.5〜6.0
品番 S-606 S-608 S-510 S-514
製品
型状
束線径 4〜6 6〜8 8〜10 12〜14
品番 S-518 S-522 S-526 S-530
製品
型状
束線径 16〜18 20〜22 24〜26 28〜30

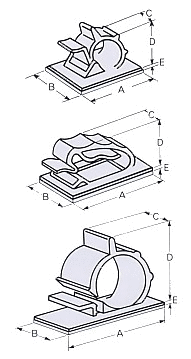

タイプ別サイズ一覧                    各数値はoサイズです

型番 A B C D E 束線径
S-802 17 12 10 7.5 1.2 4〜5
S-804 19 14 12 9.5 1.2 5〜6
S-703 22 12.5 8 6 0.8 2.5〜4
S-606 25 19 11 12 1.9 4〜6
S-608 25 19 11 14 1.9 6〜8
S-510 30 23 13 17 2.4 8〜10
S-514 30 23 13 19 204 12〜14
S-518 30 24 14 24 2.4 16〜18
S-522 37 27 17 26 2.9 20〜22
S-526 42 28 18 30 2.9 24〜26
S-530 49 35 22 35 3.4 28〜30



特性


    材質は6ナイロン(UL E47924)で自己消火性、耐衝撃性、耐熱性、電気絶縁性、
      及び耐薬性に優れています。

 粘着シ−ト付きで、どこにでも簡単に取り付けられ、パネルやシャ−シ−への穴あけ、
      ビス止め作業が不要です。

  レバ−方式ですから束線、ケ−ブル等の保持や取り外しは簡単にできます。

  12種類の品番が有り束線径により適宜選択の上、広い範囲に適応できます。



使用上の注意



  貼付面の油、水分、ホコリ等は必ず拭き取って下さい。

  貼付場所の表面が曲面、凹凸の場合は粘着力が発揮されませんので
   使用は避けて下さい。

  湿気の少ない所や直射日光の当たらない場所に保存して下さい。

  取付間隔は電線の種類や作業条件、場所によって適宜決めて下さい。

  吊り下げの状態での使用はやめて下さい。
