ミニチュアピン
　


信頼のモレックス社 （MOLEX）ターミナル

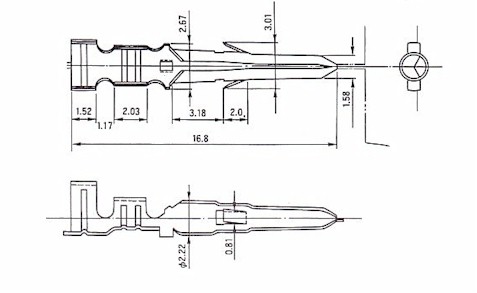

1560 / 1854
ミニチュア圧着型オスタ−ミナル

　

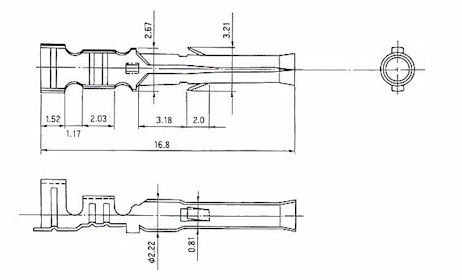

1561 / 1855
ミニチュア圧着型メスタ−ミナル



ミニチュア圧着型タ−ミナル
オス
タ−ミナル		 メス
タ−ミナル		 電線適応サイズ 適応
被覆外径		 最大定格電流電圧 圧着工具 引抜工具 挿入工具
1560 TL 1561 TL AWG
#18〜#24		 φ3.1mm
MAX		 250V
5A		 JHTR1719C J5800-002 HT-1807
1854 TL 1855 TL AWG
#22〜#28		 φ1.5mm
MAX		 250V
3A		 JHTR2262A
(AWG
#22〜#26)
JHTR2262J
(AWG
#26〜#28)


　  注
タ−ミナル型番　< TL > はバラ形状。連鎖形状（リ−ル物）は型番 ＜T＞。
材質 黄銅、錫メッキ仕上。
　他に 黄銅、金メッキ仕上 ＜GL＞バラ、 ＜G＞リ−ル型番有り。　
