スタンダード 3191タイプ 1625タイプ ニューミニフィットタイプ スタンダードピン ミニチュアピン ミニフィットピン molex工具


ミニフィットピン



信頼のモレックス社 (MOLEX)ターミナル

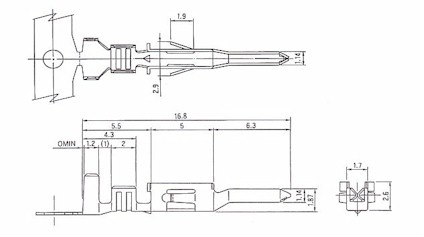

5558
ミニフィット圧着型
オスタ−ミナル

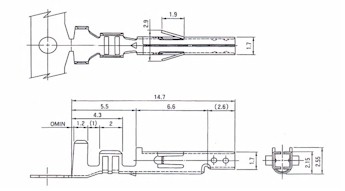

5556
ミニフィット圧着型
メスタ−ミナル



ミニフィット圧着型タ−ミナル
オス
タ−ミナル
メス
タ−ミナル
電線適応サイズ 適応 被覆外径 最大定格電流電圧 圧着工具 引抜工具 挿入工具
5558 TL 5556 TL AWG
#18〜#24
φ3.1mm
MAX
600V
9A
57026-5000
(UL1007用)
57027-5000
(UL1015用)
57031-6000 -
5558T2L 5556T2L  AWG #22〜#28 φ1.8mm
MAX
600V
4A
 57064-5000

 注 タ−ミナル型番 < TL > はバラ形状。連鎖形状(リ−ル物)は型番 <T>。
材質 黄銅、錫メッキ仕上。 他に 黄銅、金メッキ仕上 <GL>バラ、 <G>リ−ル型番有り。
